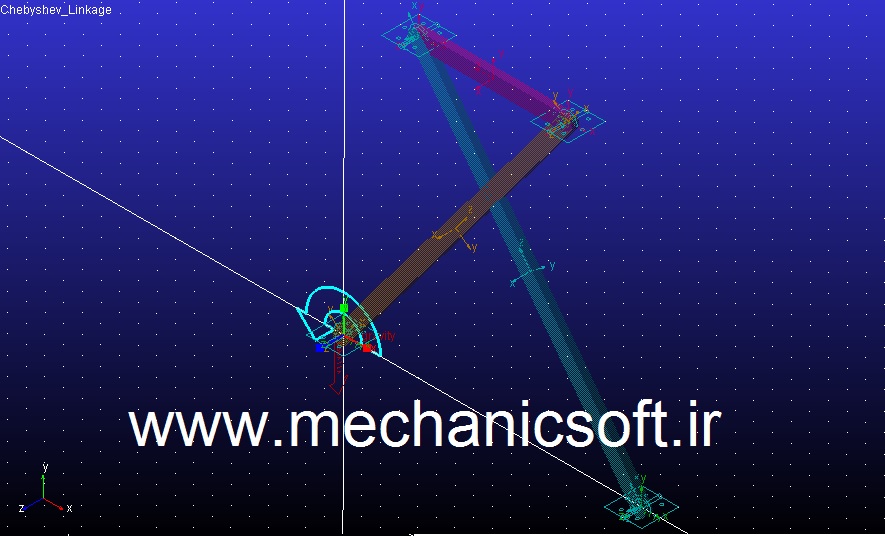

تحلیل مکانیزم chebyshev در نرم افزار Adams  : نرم افزار آدامز را می توان قدرتمند ترین نرم افزار در خصوص تحلیل مسائل دینامیکی دانست. این نرم افزار که با ایجاد یک محیط نسبتا کاربردوست توانسته مخاطبان زیادی را در خصوص تحلیل مسائل دینامیکی جذب نماید امروزه در سرتاسر دنیا حرفهای زیادی برای گفتن دارد. نرم افزار ادامز بسنه های فراوانی برای تحلیل های مختلف دارد که در برخی از پست های سایت به طور کامل در مورد انها صحبت شده است. مکانیزم چبیشف(Chebyshev) یکی از مکانیزمهایی است که حرکت چرخشی را به حرکت مستقیم تقریبی تبدیل می‏کند.امروز در نظر داریم تا این مکانیزم را به وسیله نرم افزار آدامز مدلسازی کرده وفایل  ایجاد شد در نرم‏افزارAdams را به همراه فایل تصویری آن در اختیار شما قرار دهیم. برای طراحی این مکانیزم در نرم افزار آدامز از سه لینک و چهار اتصال چرخشی به اضافه ی یک موتور استفاده شده است. سپس نقطه ی وسط لینک وسط را به عنوان نقطه ای که قرار است حرکت آن بررسی شود در نظر گرفته و حرکت آن در نرم افزار آدامز نشان داده شده است. همانگونه که در نرم افزار آدامز می‏بینید حرکت مکانیزم حرکتی تقریبا مستقیم است به صوری که دامنه حرکت در راستای محور y بسیار کم و دامنه حرکت در راستای محو x  بسیار زیاد است.

تحلیل مکانیزم chebyshev در نرم افزار Adams

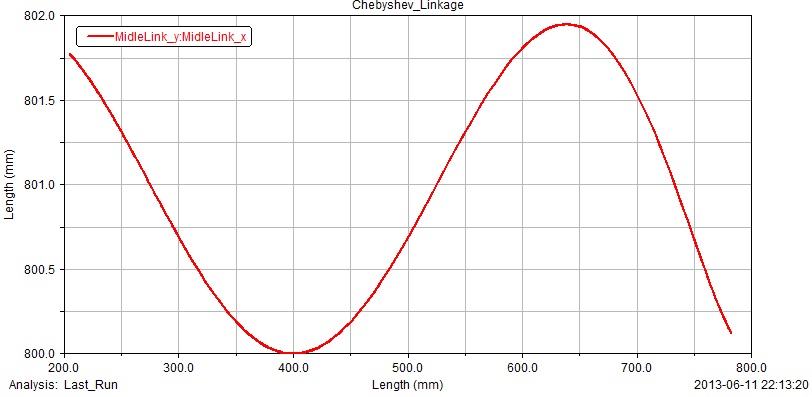

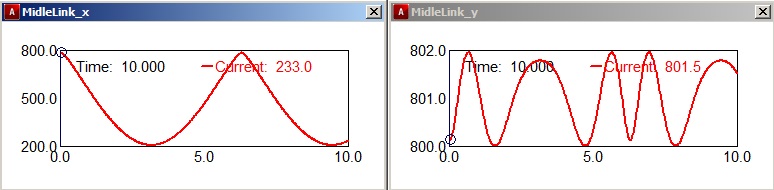

همانگونه که از نتایج نشان داده شده در شکل زیر پیداست دامنه حرکت در جهت محور xبسیار زیاد و در جهت محور y بسیار کم است.

تحلیل مکانیزم chebyshev در نرم افزار Adams

تحلیل مکانیزم chebyshev در نرم افزار Adams

دانلود فایل مکانیزم چبیشف درنرم افزار آدامز

پسورد فایل:  www.mechanicsoft.ir

مشاهده‏ ی فیلم از حرکت مکانیزم

در نهایت هم یک انیمشن تصویری از مکانیزم چبیشف که متعلق به سایت ویکی پدیا هست را در شکل زیر میبینید.

تحلیل مکانیزم chebyshev در نرم افزار Adams

تحلیل مکانیزم chebyshev در نرم افزار Adams

در صورت داشتن هر گونه سوال،مشاوره و یا در خواست پروژه به وسیله نرم افزار آدامز به پروفایل مدیرسایت مراجعه کنید.
