نحوه اعمال نیروی تابعی در نرم افزار Ansys

نحوه اعمال نیروی تابعی در نرم افزار Ansys

نحوه اعمال نیروی تابعی در نرم افزار Ansys  : در این پست به این می پردازیم که چطور می توان یک نیروی دلخواه که تابع مقادیر مختلف هست را در نرم افزار انسیس وارد کرده و از آن استفاده کنیم.فرض کنید تابع نیروی ما به صورت زیر است تابعی پیچیده از دما و مکان و زمان (فقط مثال است و نمود خارجی ندارد).

F=2*time+z^2+sin(temp)

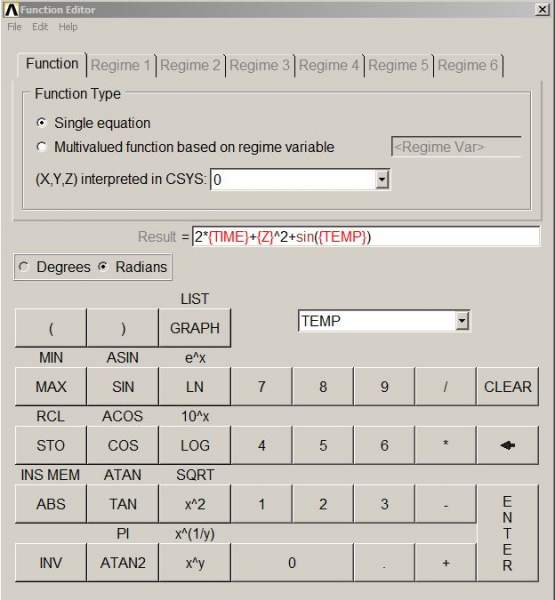

ابتدا از مسیر زیر مانند شکل نشان داده شده تابع را تعریف میکنید.

Parametrs>>Function>>Define/Edit
نحوه اعمال نیروی تابعی در نرم افزار Ansys
نحوه اعمال نیروی تابعی در نرم افزار Ansys
بعد از آن این فایل تابع را از طریق گزینه بالای آن منوی فایل بالای آن به نام دلخواه ذخیره میکنید.
سپس از مسیر زیر فایلی را که ذخیره کرده اید فراخوانی کنید

Parametrs>>Function>>Read From File

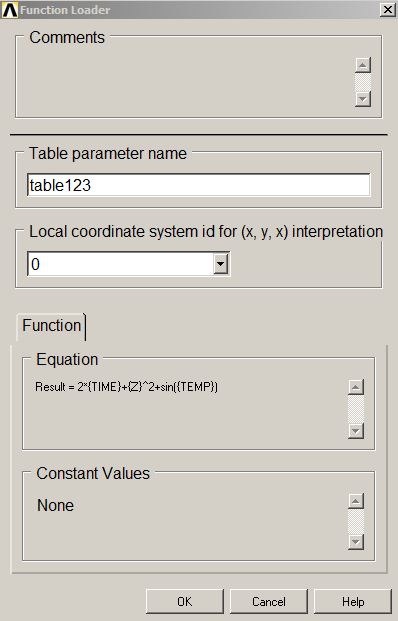

فایل فراخوانی شده در قسمت جدول نامی برای آن انتخاب کنید مثلا در اینجا من نام آن را  table123 قرار داده ام. درواقع ابتدا انسیس تابع را ساخت و الان به صورت جدول آن را فراخوانی میکند.

نحوه اعمال نیروی تابعی در نرم افزار Ansys
نحوه اعمال نیروی تابعی در نرم افزار Ansys
سپس با فشار دادن کلیک OK  تابع شما به صورت جدول ساخته شده است.
فرض کنید میخواهید از این تابع روی یک نود دلخواه استفاد کنید از مسیر زیر که مسیر معمولی انسیس برای اعمال تابع ثابت است شکل زیر را فراخوانی کنید

DefineLoad>>Apply>>structural>>force/moment>>on node

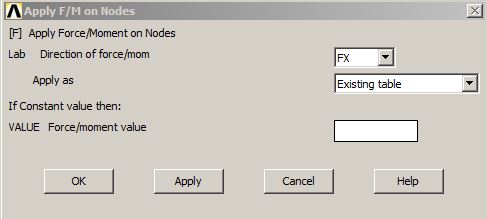

این بار به جای Constant Value  گزینه  Existing Table را  مانند شکل زیر انتخاب کنید.

نحوه اعمال نیروی تابعی در نرم افزار Ansys
نحوه اعمال نیروی تابعی در نرم افزار Ansys

و بعد کلیک OK را فشار دهید.

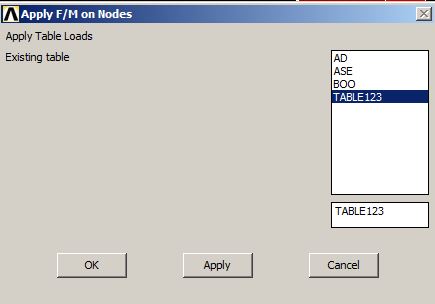

سپس لیست توابعی را که ساخته اید و فراخوانی کرده اید می آید مثلا ما در اینجا table123  را ساخته ایم نام آن را از بین توابعی که ساخته اید انتخاب میکنید و بدین ترتیب به جای قرار دادن مقدار ثابت بر روی نود مقداری تابعی قرار داده اید.

نحوه اعمال نیروی تابعی در نرم افزار Ansys
نحوه اعمال نیروی تابعی در نرم افزار Ansys

دوستان سوالات خود را در قسمت نظرات مطرح کنند. در صورت درخواست مشاوره و یا انجام پروژهای مشابه در زمینه نرم افزارهای المان محدود به پروفایل مدیر سایت مراجعه کنید.
