    زنجیر و چرخ زنجیر

    چرخ زنجیر چیست؟
    چرخ زنجیر به تنهایی معنی ندارد و زمانی که با زنجیر همراه میگردد معنا پیدا میکند.چرخی است که ردیفی از زنجیر دور ان قرار میگیرد و به واسطه دندانه های ان قدرت یا حرکت را انتقال میدهد.
    در واقع چرخ زنجیر زمانی مورد استفاده قرار میگیرد که بخواهیم بین دو محور که در جای خود ثابت هستند قدرت یا حرکت را انتقال دهیم

    برای انتخاب چرخ زنجیر و زنجیر مناسب باید به موارد زیر توجه داشت :

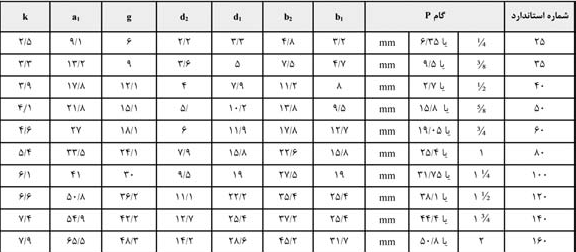

    جدول مشخصه زنجیر های استاندارد ساده

    1. انتخاب ضریب تصحیح قدرت

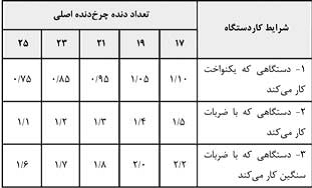

    این ضریب را بیشتر برای سیتم های دارای ضربه و شک در نظر میگیرند.و از جدول زیر بدست میاید.

    در صورتی که تعداد دنده ها جارج از این جدول باشد مقدار ضریب تصحیح قدرت قابل محاسبه است
    بدین ترتیب :
    برای مثال اگر چرخ زنجیر شما 38 دندانه داشته باشد در ریف اول(دستگاهی که یکنواخت کار میکند) دارای ضریب 0.65 میباشد.

    1- انتخاب نوع زنجیر :
    ضریب تصحیح موتور بدست آمده را در قدرت موتور ضرب میکنیم تا قدرت اصلی موتور بر حسب اسب بخار بدست بیاید.

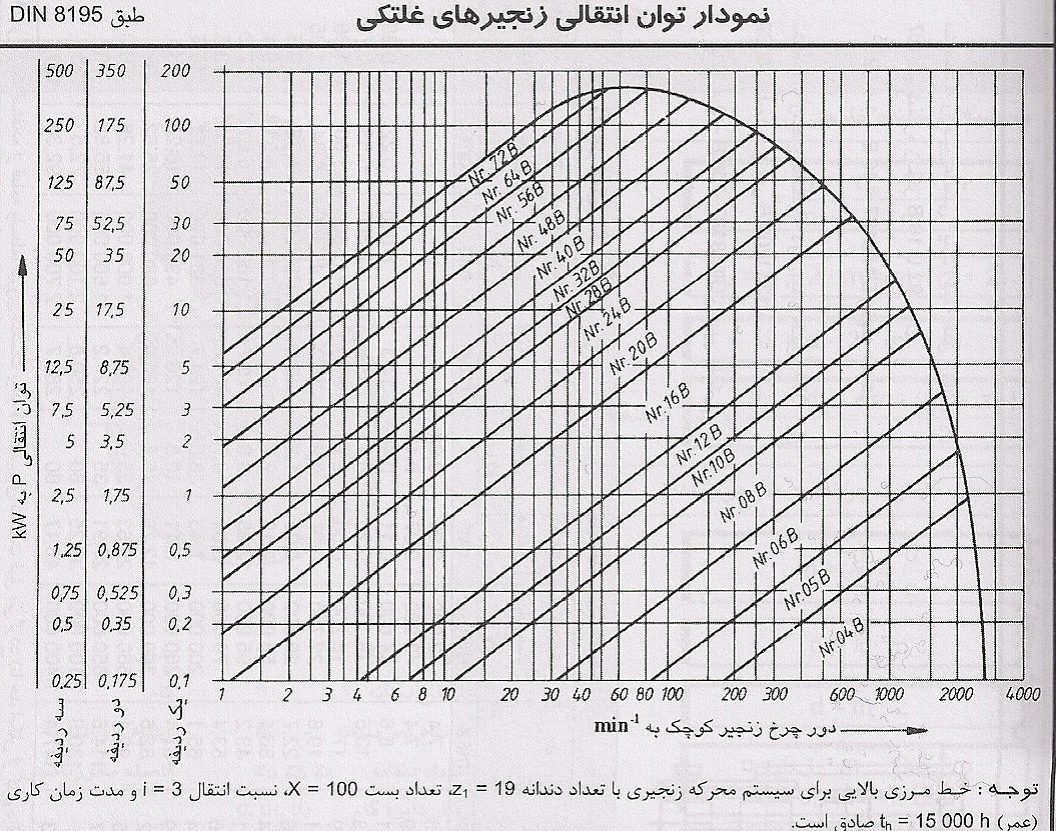

    و با داشتن تعداد دور چرخ زنجیر متحرک میتوان از جدول زیر نوع زنجیر را انتخاب کرد.

    برای مثال زمانی که تعداد دور چرخ زنجیر کوچک(محرک) 20 دور بر دقیقه،قدرت موتور 2KW و نوع زنجیر 2 ردیفه باشد
    چزخ زنجیر مناسب 16B یا 20B میتواند باشد.

    3- محاسبه طول زنجیر
    طول زنجیر از فرمول زیر بدست میاید
    L=2xc+ N/2 + n/2
    C – فاصله بین دو محور
    N – تعداد دندانه چرخ زنجیر سر موتور
    N – تعداد دندانه چرخ زنجیر سر شفت دوم
